在現(xiàn)代制造業(yè)中，塑料件激光焊接技術(shù)憑借其非接觸式、高精度、無耗材、無污染等優(yōu)點(diǎn)，正逐步取代傳統(tǒng)熱板、超聲波等焊接方式。然而，焊接過程中出現(xiàn)不良品的問題仍困擾著很多企業(yè)，導(dǎo)致返工率高、良率低、產(chǎn)能受限、品質(zhì)難控。

本文將結(jié)合博特精密科技的熱銷機(jī)型——BT-PLW100-300A塑料激光焊接機(jī)，深入探討降低不良率的有效措施，并推薦適配的設(shè)備參數(shù)，幫助企業(yè)在焊接效率和產(chǎn)品質(zhì)量之間實(shí)現(xiàn)最優(yōu)平衡。

一、不良率產(chǎn)生的常見原因

在塑料激光焊接過程中，不良率主要來源于以下幾個(gè)方面：

1. 激光能量控制不穩(wěn)定
2. 材料匹配度不高（透光層與吸光層搭配不佳）
3. 夾具設(shè)計(jì)不合理，壓緊不均勻
4. 焊接軌跡偏移或重復(fù)精度不足
5. 焊接參數(shù)設(shè)置不當(dāng)（速度、功率、頻率、占空比等）
6. 生產(chǎn)環(huán)境因素（溫度、塵埃干擾等）

要想系統(tǒng)性地降低不良率，必須在“設(shè)備選型 + 工藝優(yōu)化 + 工程控制”這三方面下功夫。

二、設(shè)備選型是關(guān)鍵：推薦BT-PLW100-300A

市面上激光焊接設(shè)備品牌眾多，但真正適合塑料精密焊接的設(shè)備并不多。博特精密BT-PLW100-300A塑料激光焊接機(jī)具備以下技術(shù)優(yōu)勢(shì)，為提升良率提供了強(qiáng)有力的基礎(chǔ)保障。

▲ 設(shè)備核心參數(shù)推薦：

核心優(yōu)勢(shì)解析：

* 高功率精準(zhǔn)控制：BT-PLW100-300A激光器穩(wěn)定性強(qiáng)，功率調(diào)節(jié)范圍大，能適應(yīng)各種塑料厚度和顏色匹配。
* 自適應(yīng)掃描系統(tǒng)：獨(dú)創(chuàng)的高速掃描頭配合智能軌跡算法，焊接精度提升20%，重復(fù)性更高。
* 實(shí)時(shí)監(jiān)控與閉環(huán)控制：支持在線溫度、壓力、位移監(jiān)控，一旦偏差超標(biāo)，自動(dòng)停止。
* 模塊化夾具系統(tǒng)：快速換型與自適應(yīng)壓合設(shè)計(jì)，避免壓合不均導(dǎo)致焊接空焊或氣泡。

三、降低不良率的五大核心措施

1. 精準(zhǔn)調(diào)控激光功率與頻率

解決方案：

* 通過設(shè)備的控制系統(tǒng)精確設(shè)定激光功率輸出（例如設(shè)為120W，頻率12KHz，占空比50%）。
* 針對(duì)透明度不同的材料組合，設(shè)定合適的穿透時(shí)間。
* 利用脈沖模式焊接時(shí)，設(shè)定合理的峰值功率與脈沖寬度，避免燒穿或虛焊。

案例數(shù)據(jù)：

> 某3C客戶使用BT-PLW100-300A進(jìn)行PC與ABS外殼焊接，調(diào)整功率從150W→110W，頻率從20KHz→10KHz后，虛焊率從5.3%降至1.1%。

2. 合理設(shè)計(jì)焊接路徑與焊縫重疊

解決方案：

* 使用擺動(dòng)焊技術(shù)（S形、圓形或鋸齒形軌跡）提升焊縫強(qiáng)度。
* 調(diào)整路徑重疊率至**30-50%**之間，使焊縫更均勻連續(xù)。
* 使用平臺(tái)自帶的路徑模擬功能，預(yù)設(shè)路徑校準(zhǔn)精準(zhǔn)性。

建議參數(shù)：

* 焊接速度：12-25mm/s（視材料而定）
* 焊縫寬度：0.3-1.5mm可調(diào)
* 路徑文件導(dǎo)入：DXF圖紙+自動(dòng)軌跡生成

3. 材料匹配與透光率控制

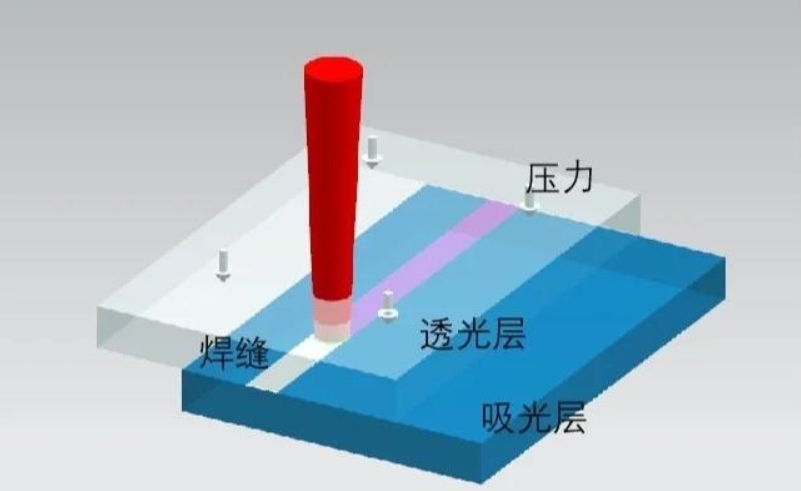

塑料激光焊接要求上層為透光塑料（如自然色PP、透明PC），下層為吸光塑料（加碳黑或染料）。

解決方案：

* 優(yōu)選激光波長(zhǎng)透過率＞50%的透明上層材料。
* 下層材料需加穩(wěn)定吸光劑（如炭黑濃度0.3%-0.5%）。
* 在試產(chǎn)階段對(duì)材料透光率進(jìn)行光譜儀測(cè)試。

輔助推薦：

* 使用BT-PLW100-300A配置的“激光預(yù)檢測(cè)模組”，可在線測(cè)試材料吸收效率。

4. 加強(qiáng)夾具精度與壓合控制

夾具改善建議：

* 使用鋁合金CNC一體加工夾具，避免熱變形。
* 加裝壓電感應(yīng)模塊實(shí)時(shí)監(jiān)測(cè)夾具壓力變化。
* 保證壓合力均勻分布，壓緊力設(shè)定在30~80N范圍內(nèi)（根據(jù)產(chǎn)品面積調(diào)整）。

5. 建立生產(chǎn)過程數(shù)據(jù)監(jiān)控機(jī)制

BT-PLW100-300A支持?jǐn)?shù)據(jù)記錄與焊接過程追溯，可對(duì)每一條焊縫進(jìn)行編號(hào)記錄，包括：

* 焊接功率
* 焊接時(shí)間
* 實(shí)際溫度波動(dòng)
* 設(shè)備報(bào)警記錄

企業(yè)可利用這些數(shù)據(jù)進(jìn)行不良溯源分析，提高品控效率。

四、結(jié)語與引導(dǎo)

塑料激光焊接作為精密制造的重要工藝手段，正不斷被廣泛應(yīng)用于汽車、3C電子、醫(yī)療器械、家電、新能源等領(lǐng)域。選對(duì)一臺(tái)性能穩(wěn)定、精度高、支持智能控制的設(shè)備，是從源頭提升良率的關(guān)鍵。

> 如果您正面臨塑料焊接良率低、產(chǎn)能不足、品質(zhì)不穩(wěn)定的問題，建議優(yōu)先考慮搭載智能監(jiān)控、精準(zhǔn)能量控制系統(tǒng)的BT-PLW100-300A塑料激光焊接機(jī)。
